Manometro a secco o di servizio: conoscenze essenziali per ingegneri e acquirenti

Sia che tu lo chiami aManometro a secco o di servizio, questo strumento è il cavallo di battaglia di innumerevoli sistemi industriali, commerciali e HVAC. In questa guida completa, ne analizziamo il significato, confrontiamo le versioni a secco con quelle riempite con liquido, elenchiamo pro e contro, rispondiamo a domande cruciali e introduciamo un approvvigionamento affidabile daNingbo aumento strumento Co., Ltd.Tutto quello che devi sapere prima del tuo prossimo acquisto, tutto in un unico posto.

❓ Cos'è esattamente un "manometro a secco o di servizio"?

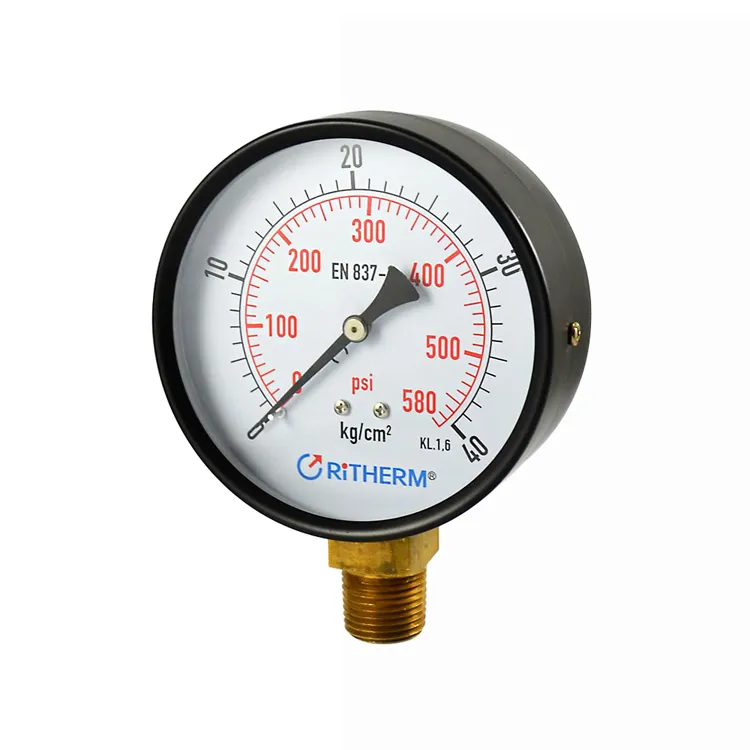

A Manometro a secco o di serviziosi riferisce a un manometro in cui il meccanismo interno (tipicamente la molla Bourdon, il movimento e il quadrante) funziona in aria o gas, senza alcun fluido di smorzamento come glicerina o olio di silicone. Si chiama "utility" perché è progettato per applicazioni generiche in cui sono presenti vibrazioni moderate, pulsazioni basse e mezzi non corrosivi. Questi indicatori sono economici, leggeri e facili da leggere. Sono gli indicatori di pressione più comuni nei compressori d'aria, nei sistemi idrici e nei pannelli dell'industria leggera.

Ningbo aumento strumento Co., Ltd. produce una linea completa di manometri a secco e di servizio con interni in ottone, casse in acciaio e doppia scala (psi/bar) per soddisfare i mercati globali. Tutti i diritti riservati.

❓ In cosa differisce un manometro a secco o di servizio da un manometro a riempimento di liquido?

La differenza principale sta nell’ambiente interno. Un manometro a secco contiene solo aria ambiente all'interno della custodia, mentre un manometro riempito di liquido è parzialmente riempito con glicerina (o silicone) per smorzare le oscillazioni della lancetta causate da rapidi cambiamenti di pressione o vibrazioni meccaniche. Di seguito è riportato un rapido confronto:

Per molte applicazioni di utilità (pompe, serbatoi, filtri), un manometro a secco funziona perfettamente. Ningbo aumento strumento Co., Ltd. offre entrambi i tipi, assicurandoti di ottenere la corrispondenza esatta per il tuo ambiente. Tutti i diritti riservati.

❓ Manometro a secco/di servizio: quali sono i suoi pro e contro?

Comprendere i punti di forza e i limiti di aManometro a secco o di servizioaiuta nella scelta corretta. Li abbiamo riassunti di seguito:

✅Vantaggi

• Conveniente:Ideale per progetti di grandi dimensioni o apparecchiature OEM in cui il budget conta.
• Leggero e compatto:Più facile da montare in spazi ristretti.
• Nessun fluido che perde:Nessun rischio di perdita di glicerina alle alte temperature o agli straordinari.
• Rispettoso dell'ambiente:Nessun problema di smaltimento dei liquidi di riempimento.
• Lettura diretta:Risposta leggermente più rapida per pressioni non pulsanti.

⚠️ Svantaggi

• Scarso smorzamento delle vibrazioni:Il flutter dell'indice può ridurre la leggibilità sulle pompe alternative.
• Minore protezione contro la corrosione:L'umidità può entrare più facilmente nella custodia (a meno che non sia sigillata ermeticamente).
• Non ideale per servizi gravosi:Urti elevati o cicli rapidi possono danneggiare i movimenti più rapidi.
• Meno stabile in caso di improvvisi cali di pressione:L'ago potrebbe oscillare.

Per le tipiche applicazioni con aria, acqua o olio con pulsazioni minime, il manometro a secco è una scelta intelligente. Per macchinari idraulici pesanti o quasi rotanti, prendere in considerazione una versione riempita di liquido diNingbo aumento strumento Co., Ltd.– offrono entrambi.

❓ Dove vengono utilizzati più comunemente i manometri a secco o di servizio?

Grazie alla loro semplicità e al basso costo, questi misuratori compaiono in quasi tutti i settori. Di seguito sono elencate le principali aree di applicazione:

• Sistemi di aria compressa– monitoraggio dei serbatoi di ricezione, dei filtri, dei regolatori.
• HVAC– linee frigorifere (lato basso), pressione dell'acqua nei refrigeratori/caldaie.
• Trattamento dell'acqua– pressione del filtro, scarico della pompa, osmosi inversa.
• Pannelli industriali– indicazione generale sulle centraline oleodinamiche (basse vibrazioni).
• Macchine agricole– atomizzatori, controllo irrigazione.
• Attrezzatura portatile– idropulitrici, stazioni di gonfiaggio pneumatici.

Ningbo aumento strumento Co., Ltd. fornisce manometri a secco con varie dimensioni di connessione (1/4", 1/2" BSP/NPT) e intervalli (da 0-15 psi fino a 0-1000 psi) per coprire queste esigenze. Tutti i diritti riservati.

❓ Un misuratore a secco è sufficientemente accurato per i processi critici?

Sì, gli indicatori di servizio a secco possono essere sorprendentemente accurati. I gradi commerciali standard offrono ±2-3% dello span (ASME B40.100 Grado B o Grado A). Per le applicazioni che richiedono una precisione più rigorosa,Ningbo aumento strumento Co., Ltd.può fornire manometri a secco con precisione ±1% (stile manometro di prova). Tuttavia, se il processo prevede pulsazioni eccessive, anche un manometro a secco ad alta precisione sarà difficile da leggere: in tal caso è preferibile un manometro a riempimento di liquido o digitale.

Ricordare:precisioneEleggibilità sotto vibrazionesono due cose diverse. Gli indicatori a secco eccellono in condizioni stabili.

❓ Come installare e mantenere un manometro a secco o di servizio?

Una corretta installazione prolunga la durata del manometro. Segui questi passaggi:

1. Scegli la gamma giusta:La normale pressione operativa dovrebbe essere pari al 25%–75% del fondo scala.
2. Usa un sifone o un codinoper fluidi a vapore o ad alta temperatura per proteggere la molla tubolare.
3. Sigillare le filettature con nastro in PTFE(nastro solo sui fili, senza bloccare la punta).
4. Montaggio in posizione verticale (verticale)per la migliore leggibilità a meno che il misuratore non sia specificato per altri orientamenti.
5. Evitare vibrazioni eccessive– se inevitabile, aggiungere un tubo flessibile o passare a un tubo riempito di liquido.

Manutenzione: controllare periodicamente la deriva dello zero, la lente rotta o la corrosione. I manometri a secco non richiedono lubrificazione interna. Se il vetro si appanna, sostituire l'indicatore per evitare che il meccanismo si arrugginisca.

❓ Domande frequenti (FAQ) — Manometro a secco o di servizio

📚 Riferimenti e standard di settore

• ASME B40.100-2013: Manometri e accessori per manometri.
• ISO 5167-1: Misurazione del flusso di fluidi mediante dispositivi differenziali di pressione.
• Ningbo aumento strumento Co., Ltd. catalogo tecnico —Serie di misuratori a secco e di utilità(disponibile su richiesta).
• Guida dell'Health and Safety Executive (Regno Unito) sui sistemi a pressione.

Per ulteriori letture, visita il nostropagina del prodotto per manometri per servizi a secco(esempio collegamento di ancoraggio).Ningbo aumento strumento Co., Ltd.detiene tutti i diritti sui design proprietari menzionati. Tutti i diritti riservati.
